Indicadores de Nível Inox 316 - Conexão Flange            voltar

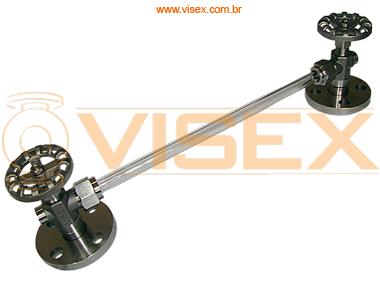

Indicador de Nivel Inox Flange



O indicador de nível de inox 316 foi desenvolvido para atender a necessidade de um visor para reservatórios e caldeiras com baixa pressão (até 20 Bar). Sua construção possibilita a troca do tubo de vidro sem parada do equipamento. Composto por uma válvula superior, uma inferior e um dreno, o que facilita a manutenção. O mesmo pode ser fornecido com canaleta de proteção, na qual a mesma é encaixada, podendo ser regulada em 360 graus, mesmo com o equipamento em funcionamento. A proteção é vendida à parte e dispensa o uso de abraçadeiras e parafusos.



voltar



A vedação padrão é em Borracha Nitrílica, mas pode ser fornecedida em Viton, Teflon, Neoprene, EPDM, etc.



O tubo de vidro é em borosilicato de procedência européia, como padrão (opcional acrílico), o diâmetro externo é de 16,0 mm e espessura (parede) de 2,8 mm, o comprimento é de acordo com a necessidade do cliente.



O comprimento do indicador sempre é medido de centro a centro de Flange conforme desenho.



Pressão máxima de trabalho de 20 Bar.



Flange Padrão ANSI B16.5 - 150 LBS ou 300 LBS, mas fabricamos outras conforme necessidade







Opcionais:

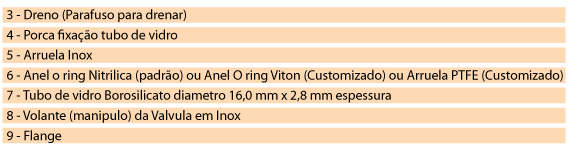

detalhe dreno Dreno com Válvula





detalhe drenoCom proteção U





detalhe dreno Para centro a centro maior que 3 metros





detalhe dreno Tubo acrílico



Entre em contato pelo e-mail: contato@visex.com.br
